Ponte ferroviario

Korinthos - 2007 - 2008

Il ponte fa parte della linea ferroviaria che collega Korinthos a Patra e scavalca la nuova strada che collega Korinthos a Patra.

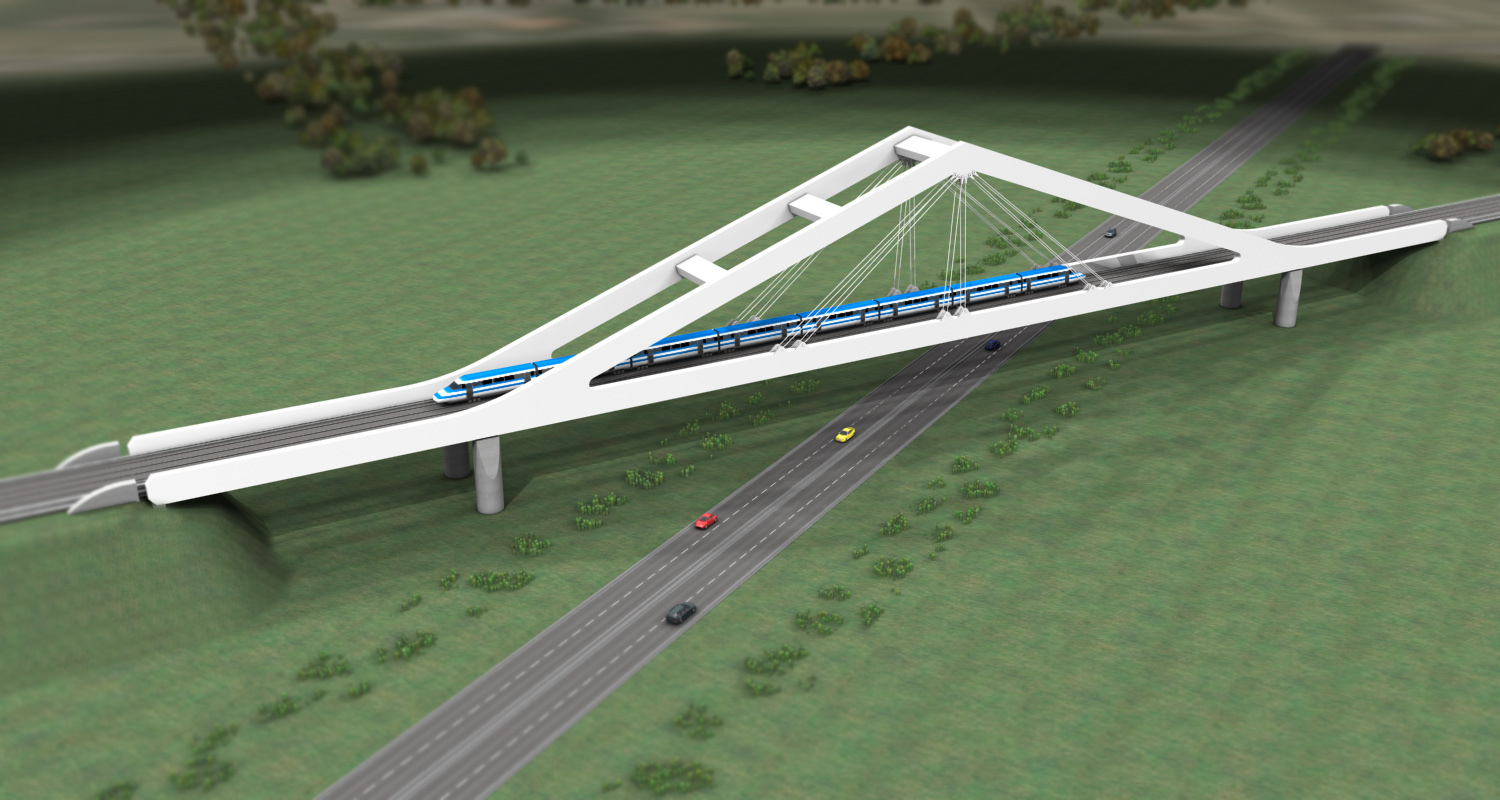

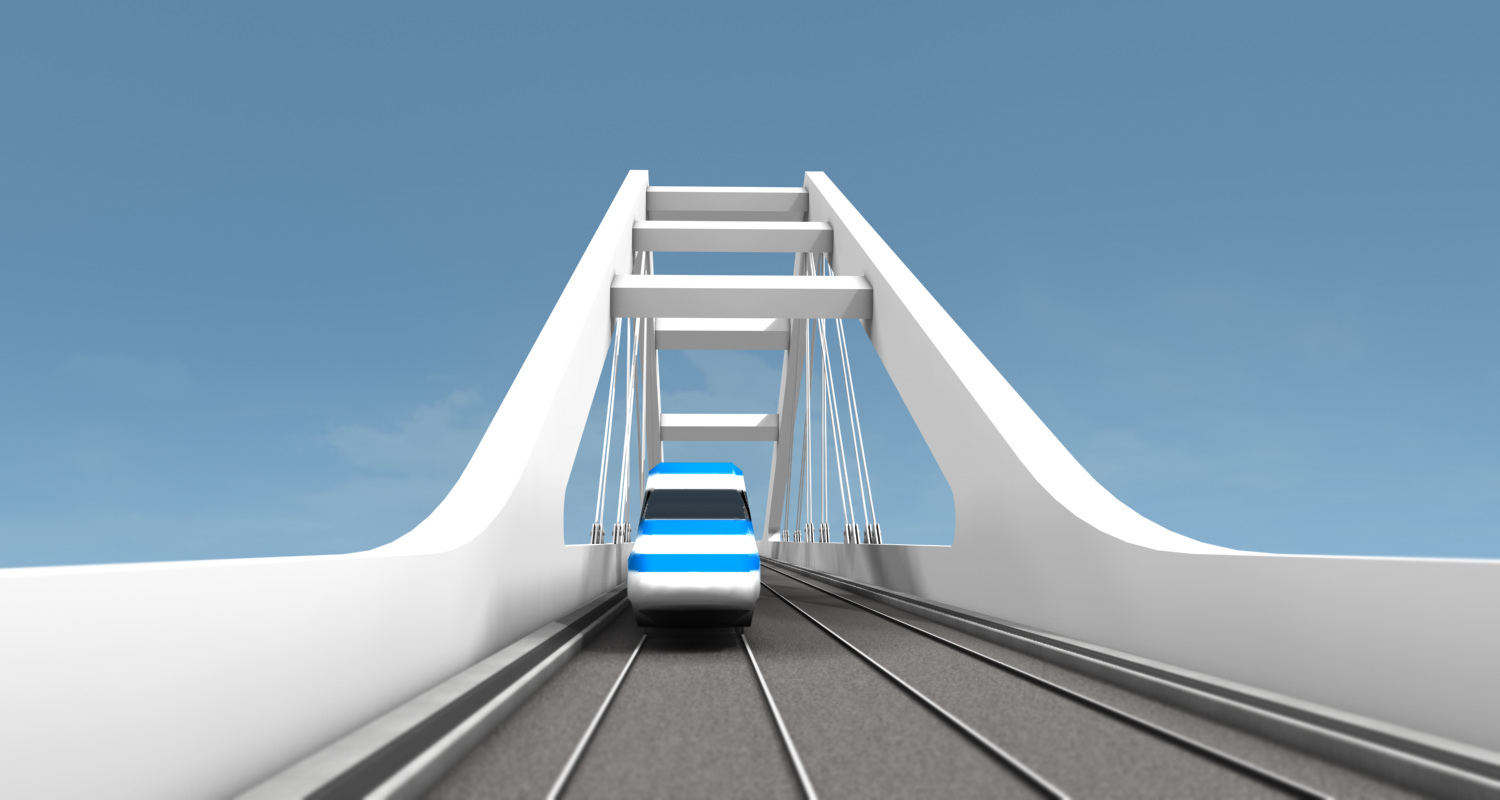

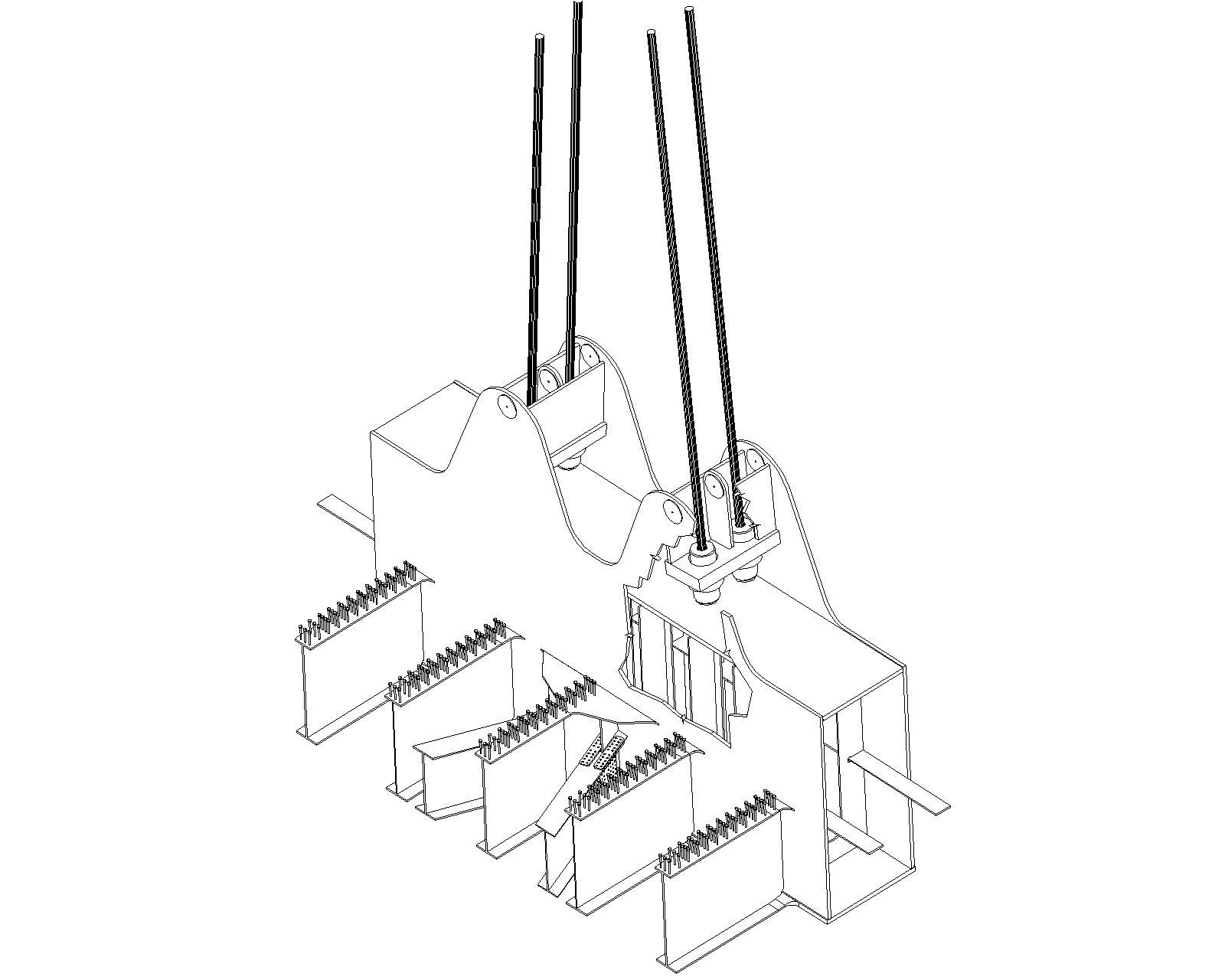

Il ponte è composto da due campate di 45 metri e da una campata centrale di 170 metri. La campata centrale è sostenuta da due telai rettangolari al cui vertici si ancorano i cavi che sostengono l’impalcato. L’implacato largo 16,6 metri è stabilizzato mediante un sistema di controventi metallici posti sotto la soletta di calcestruzzo.

Il ponte è isolato sismicamente sia in direzione longitudinale che in direzione trasversale mediante appossiti apparecchi di appoggio e smorzatori viscosi.

Ponte stradale a due campate di 50+50 m, di 1° categoria a due corsie di marcia. Tipologia strutturale a stralli con impalcato misto acciaio-calcestruzzo.  Le travi, colonne e tiranti sono realizzate con sezione tubolare composta da piatti in acciaio S355.

La protezione anticorrosione è ottenuta mediante zincatura e verniciatura.
Scheda Progetto
Prestazioni eseguite
Progettazione strutturale esecutiva
Committente
Hellenic Railways Organisation
Anno
2007 - 2008
Dimensioni
3 campate di luci 45m - 170m - 45m
Importo lavori strutturali
10.000.000 €
